    MD-12M

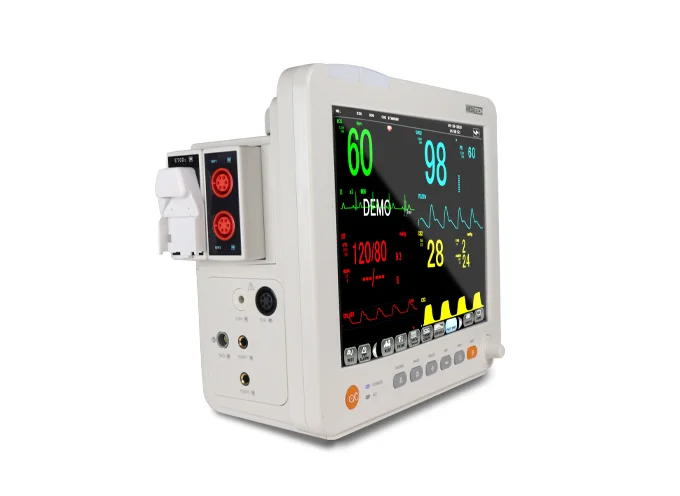

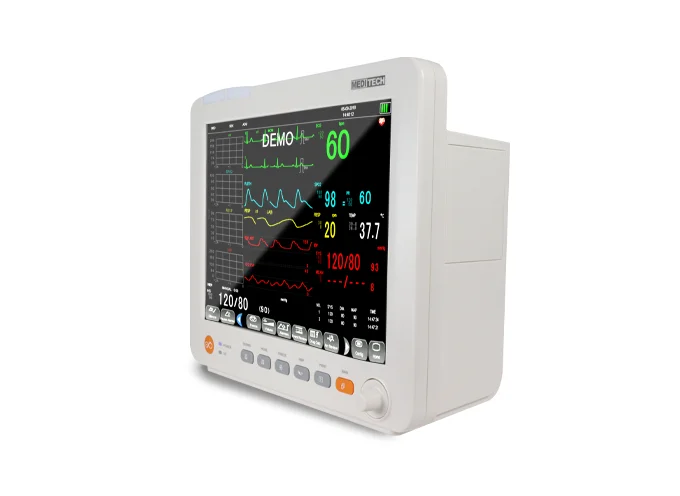

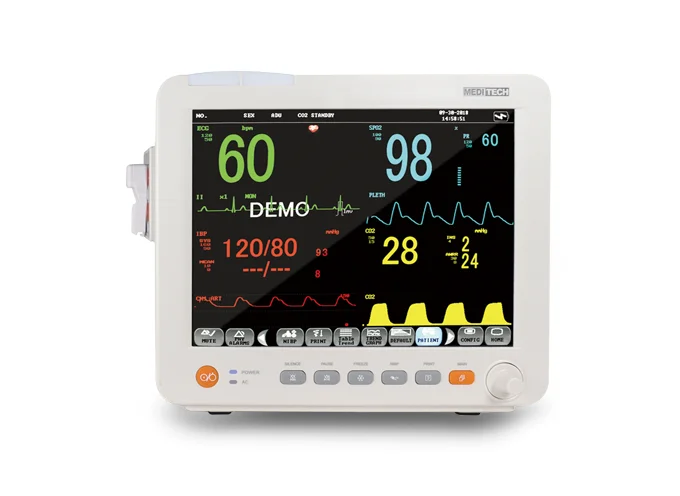

    12.1-Zoll Touchscreen modular Patientenmonitor mit ECG, SpO₂, NIBP & EtCO₂ Erweiterung.

    12,1-Zoll modularer Patientenmonitor ist eine fortschrittliche klinische Überwachungslösung, die für Krankenhäuser, Kliniken und Umgebungen der Intensivpflege konzipiert wurde. Mit einer großen Touchscreen-Schnittstelle und einer flexiblen modularen Architektur bietet sie eine umfassende Patientenüberwachung mit erweiterbaren Parametern, um unterschiedliche klinische Anforderungen zu erfüllen.

    • 12,1-Zoll-Touchscreen-Anzeige
      Hochauflösende Berührungsschnittstelle für intuitive Bedienung und klare Visualisierung von Patientendaten.
    • Umfassende Standardüberwachung
      umfasst:
      • EKG
      • SpO₂
      • NIBP
      • Atmung (Resp)
      • Doppelte Temperatur (Temp)
      • Pulsfrequenz (PR)
    • Erweiterbares modulares Design
      unterstützt optionale fortschrittliche Module, einschließlich:
      • Doppelter invasiver Blutdruck (IBP)
      • Endtidales CO₂ (EtCO₂)
    • Flexible klinische Anwendungen
      geeignet für die Patientenüberwachung auf Stationen, in Notaufnahmen, Operationssälen und Umgebungen der Intensivpflege.
    • Fortschrittliche Überwachungsfähigkeit
      bietet zuverlässige Echtzeit-Überwachung physiologischer Parameter mit einer skalierbaren Konfiguration für unterschiedliche Anforderungen der Patientenversorgung.
    Diese Seite per E-Mail senden
    CE CE-gekennzeichnet
    ABS Hergestellt aus ABS
    LATEX Latexfrei

    Produktmerkmale

    Entdecken Sie die fortschrittlichen Funktionen, die unsere Produkte auszeichnen

    12.1-Zoll modularer Multi-Parameter-Patientenmonitor Überblick: Ein hochauflösender 12.1-Zoll-TFT-Touchscreen modularer Patientenmonitor, entwickelt für vielseitige klinische Anwendungen, geeignet für Erwachsene, pädiatrische und Neugeborenen-Patienten. Standard-Überwachungsparameter:
    • EKG
    • Atmung (Resp)
    • Pulsfrequenz (PR)
    • Nicht-invasiver Blutdruck (NIBP)
    • SpO₂
    • Temperatur (Temp)
    Optionale Überwachungsparameter:
    • 2 invasive Blutdrücke (IBP)
    • Endtidales CO₂ (ETCO₂)
    Merkmale:
    • Maximale 8-Kanal-Synchronwellenform-Anzeige.
    • Integrierter wiederaufladbarer Lithium-Akku für bis zu 2 Stunden Dauerbetrieb.
    • Drei Betriebsmodi: Überwachung, Betrieb und Diagnose.
    • Daten- und Wellenformfarben einstellbar für Klarheit.
    • Arrhythmie-Analyse und ST-Strecken-Analyse enthalten.
    • Anzeige von bis zu 7 EKG-Wellenformen auf einem einzigen Bildschirm mit Kaskaden-EKG-Ansicht.
    • VGA-Ausgang für externe Anzeige.
    • Systemsoftware über USB aktualisierbar.


    Produktspezifikationen

    Detaillierte technische Spezifikationen und Leistungsparameter

    EKG-Überwachung

    Parameter Spezifikation
    Ableitungsmodus 5 Ableitungen (R, L, F, N, C / RA, LA, LL, RL, V)
    Ableitungsauswahl I, II, III, aVR, aVL, aVF, V
    Wellenformanzeige 2 Kanäle
    Ableitungsmodus 3 Ableitungen (R, L, F / RA, LA, LL)
    Ableitungsauswahl I, II, III
    Verstärkung ×2,5, ×5, ×10, ×20 mm/mV, Auto
    Herzfrequenzbereich Erwachsene: 15–300 bpm / pädiatrisch-neugeboren: 15–350 bpm
    HF-Genauigkeit ±1 % oder ±1 bpm
    Auflösung 1 bpm
    Empfindlichkeit >200 μV
    Differentielle Eingangsimpedanz >5 MΩ
    CMRR Überwachung: >105 dB / Betrieb: >105 dB / Diagnostik: >85 dB
    Elektroden-Offsetspannung ±300 mV
    Ableitungsstrom <10 μA
    Baseline-Erholung <3 s nach Defibrillation
    EKG-Signalbereich ±8 mV (Vp-p)
    Bandbreite Chirurgie: 1–15 Hz / Überwachung: 0,5–35 Hz / Diagnostik: 0,05–100 Hz
    Kalibriersignal 1 mV ±5 %
    ST-Überwachungsbereich -2,0 bis +2,0 mV
    Arrhythmie-Erkennung Asystolie, VF/VT, Couplet, Bigeminie, Trigeminie, R-auf-T, VT >2, PVC, Tachykardie, Bradykardie, ausgelassene Schläge, PNP, PNC

    Atmung (Resp) – Überwachung

    Parameter Spezifikation
    Messmethode Impedanz zwischen RF (RA-LL)
    Differentielle Eingangsimpedanz >2,5 MΩ
    Messimpedanzbereich 0,3–5,0 Ω
    Basisimpedanzbereich 0–2,5 kΩ
    Bandbreite 0,3–2,5 Hz
    Atemfrequenzbereich Erwachsene: 0–120 rpm / pädiatrisch-neugeboren: 0–150 rpm
    Auflösung 1 rpm
    Genauigkeit ±2 rpm
    Apnoe-Alarm 10–40 s

    NIBP-Überwachung

    Parameter Spezifikation
    Messmethode Oszillometrisch
    Modi Manuell / Automatisch / Stat
    Automatisches Messintervall 1, 2, 3, 4, 5, 10, 15, 30, 60, 90, 120, 180, 240, 480 min
    Stat-Modus-Dauer 5 min
    Pulsfrequenzbereich 40–240 bpm
    Alarmtyp SYS, DIA, Mittel

    Messbereich

    Patiententyp SYS DIA Mittel
    Erwachsene 40–270 mmHg 10–215 mmHg 20–235 mmHg
    Pädiatrisch 40–200 mmHg 10–150 mmHg 20–165 mmHg
    Neugeboren 40–135 mmHg 10–100 mmHg 20–110 mmHg
    Parameter Spezifikation
    Auflösung 1 mmHg
    Genauigkeit Maximale mittlere Abweichung ±5 mmHg; Standardabweichung ±8 mmHg
    Überdruckschutz Erwachsene: 297±3 mmHg / Pädiatrisch: 240±3 mmHg / Neugeboren: 147±3 mmHg

    SpO₂-Überwachung

    Parameter Spezifikation
    Messbereich 0–100 %
    Alarmbereich 0–100 %
    Auflösung 1 %
    Genauigkeit 70–100 %: ±2 % / 0–69 %: nicht spezifiziert
    Aktualisierungsintervall ca. 1 s
    Alarmverzögerung 10 s
    Pulsfrequenzbereich 0–254 bpm
    Pulsfrequenzauflösung 1 bpm
    Pulsfrequenzgenauigkeit ±2 bpm

    Temperaturüberwachung

    Parameter Spezifikation
    Kanäle 1 Kanal
    Mess- & Alarmbereich 0–50 °C
    Auflösung 0,1 °C
    Genauigkeit ±0,1 °C
    Aktualisierungsintervall ca. 1 s
    Mittlere Zeitkonstante <10 s

    IBP-Modul (invasiver Blutdruck)

    Parameter Spezifikation
    Unterstützte Kanäle ART, PA, CVP, RAP, LAP, ICP, P1, P2

    Messbereich

    Kanal Bereich
    ART 0–300 mmHg
    PA -6–120 mmHg
    CVP / RAP / LAP / ICP -10–40 mmHg
    P1 / P2 -10–300 mmHg
    Parameter Spezifikation
    Drucksensorempfindlichkeit 5 μV/V/mmHg
    Impedanz 300–3000 Ω
    Auflösung 1 mmHg
    Genauigkeit ±2 % oder ±1 mmHg

    Zubehör

    Kompatibles Zubehör zur Funktionserweiterung

    Enthaltene Standardzubehörteile
    Artikel Menge
    EKG-Kabel (5 Ableitungen) 1 Stk.
    SpO₂-Kabel (Erwachsene) 1 Stk.
    Temperatursonde (Erwachsene) 1 Stk.
    NIBP-Manschette (Erwachsene) 1 Stk.
    NIBP-Schlauch (150 cm) 1 Stk.
    Massekabel 1 Stk.
    Netzkabel 1 Stk.
    Reinigungstuch 1 Stk.

    Optionales Zubehör

    EKG-Zubehör

    • EKG-Kabel (3 Ableitungen)
    • EKG-Krokodilklemmen (Metall)

    SpO₂-Zubehör

    • SpO₂-Kabel (Erwachsene, Sensor mit hartem Gehäuse)
    • SpO₂-Kabel (Erwachsene, Sensor mit weichem Gehäuse)
    • SpO₂-Kabel (Neugeborene, weicher Sensor)
    • SpO₂-Kabel (pädiatrisch, Sensor mit hartem Gehäuse)
    • SpO₂-Kabel (pädiatrisch, Sensor mit weichem Gehäuse)
    • SpO₂-Kabel (Kinder-Fingerklemme)
    • SpO₂-Kabel (Multi-Site Y-Typ)
    • SpO₂-Verlängerungskabel

    NIBP-Zubehör

    • NIBP-Manschette (Säugling 8–14 cm, 5/Beutel)
    • NIBP-Manschette (Kind 13–20 cm, 5/Beutel)
    • NIBP-Manschette (klein, Erwachsene 18–26 cm, 5/Beutel)
    • NIBP-Manschette (Erwachsene 26–35 cm, 5/Beutel)
    • NIBP-Manschette (Erwachsene, lang 29–38 cm, 5/Beutel)
    • NIBP-Manschette (groß, Erwachsene 32–42 cm, 5/Beutel)
    • NIBP-Manschette (groß, Erwachsene, lang 35–44 cm, 5/Beutel)
    • NIBP-Manschette (Oberschenkel 42–50 cm)
    • NIBP-Schlauch (150 cm)

    Druck- & Montagezubehör

    • Thermopapierrolle
    • Thermodrucker
    • Wandhalterung für Patientenmonitor (3 Modelle)
    • Patientenmonitor-Wagen (5 Modelle)

    EtCO₂-Zubehör

    • EtCO₂-Modul
    • CO₂-Probenahmeleitung
    • Nasenkanüle
    • Wasserfalle
    • Atemwegsadapter

    IBP-Zubehör

    • IBP-Adapter (2-IBP)
    • IBP-Schnittstellenkabel (wiederverwendbar)
    • IBP-Einwegwandler

    Produktübersicht

    Wesentliche Spezifikationen auf einen Blick

    SKU MDT10-D00009
    Bruttogewicht 4.3kg
    Verpackungsmaße 38×29×26cm
    Menge/Karton 1pcs
